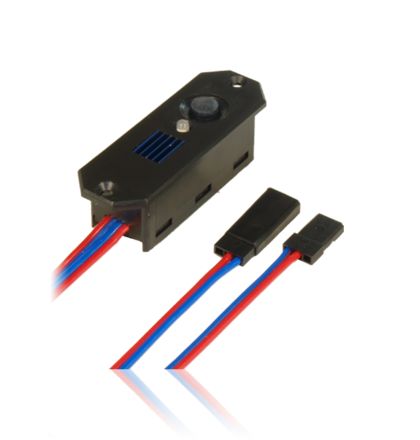

SmartSwitch

Der SmartSwitch kommt überall zum Einsatz wo keine Spannungsregelung erforderlich ist, die Sicherheit aber an erster Stelle steht. Mit dem Controller gesteuerten Ein-Ausschaltsystem ist der SmartSwitch der ideale Ersatz für mechanische Schalter.

Der Ein- und Ausschaltvorgang erfolgt durch zweimaliges Drücken des Tasters. Der Mikrocontroller überwacht die Sequenz und schaltet bei gültigem Schaltvorgang den elektronischen Schalter ein- bzw. aus. Dadurch wird versehentliches Schalten ausgeschlossen und eine, gegen Vibrationen resistente, Verbindung erreicht. Der selbsthaltende Schalter speichert den letzten Schaltzustand ab. Das bedeutet, auch im Falle kurzer Unterbrechungen seitens des Akkus bleibt der Schalter stets eingeschaltet.

Ein weiteres Sicherheitsfeature ist die eingebaute Spannungsüberwachung. Die 3-farbige LED signalisiert in 4 Stufen den Ladezustand des Akkus. Die Spannungsüberwachung kann für alle gängigen Akkutypen eingestellt werden: 2s LiPo, 2s LiFePo, 5s NiMH oder 4s NiMH.

Der SmartSwitch benötigt im Betrieb keine Kühlung, die Schaltleistung liegt bei mehr als 20A und wird lediglich durch die Anschlusskabel begrenzt.

Wie bereits erwähnt, ist der SmartSwitch nicht mit einem Spannungsregler ausgestattet. Daher ist er nicht geeignet um reguläre 6V Servos an LiPo Akkus zu betreiben. Natürlich können HV-Systeme mit LiPo Akkus oder geeignete Servos direkt an LiFePo Akkus problemlos betrieben werden.

Akkuseitig stehen zwei verschiedene Stecksysteme zur Auswahl: Uni- oder MPX Stecker. Die MPX- Variante wird standardmäßig mit zwei Leitungen zum Empfänger ausgeliefert.



Technische Daten:
Betriebsspannung: 4,0V - 9,0V
Stromversorgung: 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Strombelastbarkeit: Spitze 10A
Ausgangsspannung: ungeregelt
Anschluss: JR oder MPX (bitte bei BEstellung angeben)
Abmessungen: 59 x 20 x 17 mm
Gewicht: 15g
Temperaturbereich: -30°C bis +75°C



Artikel Nr.: 700139

PREIS: € 45,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: ca. 1-2 Wochen

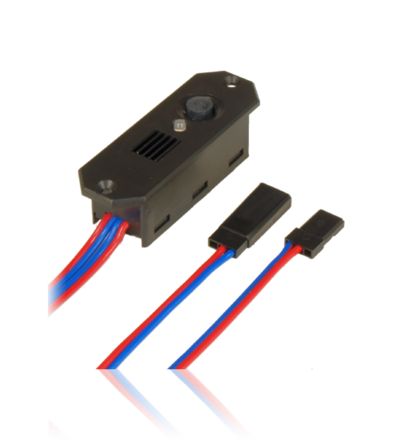

DigiSwitch

Der Ein- und Ausschaltvorgang erfolgt durch zweimaliges Drücken des Tasters. Der Mikrocontroller überwacht die Sequenz und schaltet bei gültigem Schaltvorgang den elektronischen Schalter ein- bzw. aus. Dadurch wird versehentliches Schalten ausgeschlossen und eine, gegen Vibrationen resistente, Verbindung erreicht. Der selbsthaltende Schalter speichert den letzten Schaltzustand ab. Das bedeutet, auch im Falle kurzer Unterbrechungen seitens des Akkus bleibt der Schalter stets eingeschaltet.

Ein weiteres Sicherheitsfeature ist die eingebaute Spannungsüberwachung. Die 3-farbige LED signalisiert in drei Stufen den Ladezustand des Akkus. Die Spannungsüberwachung kann für alle gängigen Akkutypen eingestellt werden: 2s LiPo, 2s LiFePo und 5s NiMH.

Der DigiSwitch reduziert die Eingangsspannung auf 5,9V (wahlweise 5,3V) und passt damit die Spannung für reguläre 6V Servos an.

Akkuseitig stehen zwei verschiedene Stecksysteme zur Auswahl: Uni- oder MPX Stecker. Die MPX Variante wird standardmäßig mit zwei Leitungen zum Empfänger ausgeliefert.



Technische Daten:
Betriebsspannung: 4,0V - 9,0V
Stromversorgung: 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Strombelastbarkeit: Spitze 3A
Ausgangsspannung: 5,9V stabilisiert
Anschluss: JR oder MPX (bitte bei BEstellung angeben)
Abmessungen: 59 x 20 x 17 mm
Gewicht: 15g
Temperaturbereich: -30°C bis +75°C



Artikel Nr.: 700138

PREIS: € 55,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: ca. 1-2 Wochen

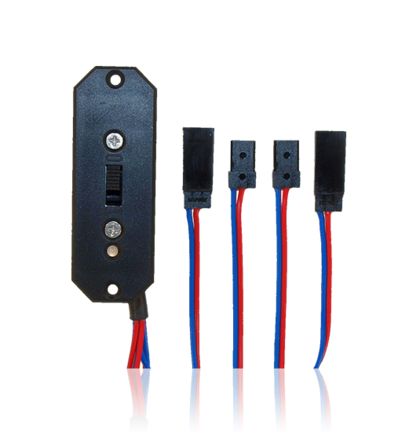

PowerBox 12

Wie auch beim Powerschalter wird ein hochwertiger Schalter mit schwimmend gelagerten Kontakten verwendet, der auch bei starken Vibrationen eine hundertprozentige Schaltverbindung herstellt. Alle Teile in der Weiche sind auf einer Platine verlötet. Die Kabel werden mit innenverklebtem Schrumpfschlauch knickgeschützt aus dem Gehäuse geführt um selbst stärksten Vibrationen standzuhalten.

Die PowerBox 12 hat keine Spannungsregler eingebaut, kann aber selbst verständlich auch für LiPo und LifePo Akkus verwendet werden, wenn HV- verträgliche Servos und Empfänger eingebaut sind.

Eine 3-farbige LED signalisiert den Einschaltzustand der PowerBox 12



Technische Daten:
Betriebsspannung: 4,0V - 9,0V
Stromversorgung: 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Stromaufnahme Betrieb: 10mA
Strombelastbarkeit Spitze: 12A
Dropout Spannung: 0,3V
Ausgangsspannung: ungeregelt
Anschluss: JR
Abmessungen: 65 x 23 x 26 mm
Gewicht: 35g
Temperaturbereich: -30°C bis +75°C



Artikel Nr.: 700137

PREIS: € 55,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: ca. 1-2 Wochen

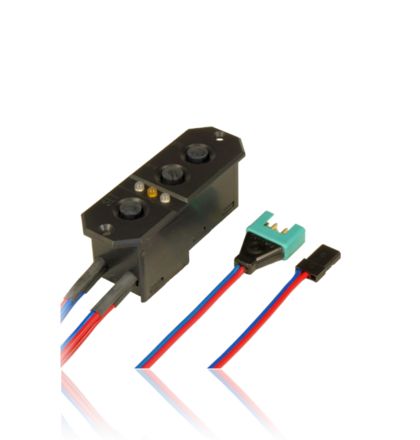

PowerBox Sensor

Die PowerBox Sensor ist ein echt redundantes Stromversorgungsystem und steht in Sachen Sicherheit ihren großen Brüdern in nichts nach. Eingebaut sind zwei vollkommen unabhängig Regel- und Schaltsysteme. Damit wird nicht nur die Zahl der angeschlossenen Akkus verdoppelt, wie bei allen anderen am Markt vergleichbaren Produkten: Tatsächlich sind zwei Mikrocontroller, zwei Regler- und Schaltkreise und eine doppelte Spannungsüberwachung eingebaut.

Um alle modernen Akkus wie LiPo und LiFePo verwenden zu können, reduzieren die beiden eingebauten Regler auf, für 6V Servos verträgliche, 5,9V. Auch 5s NiMH Akkus können verwendet werden, dabei werden bei vollgeladenen Akkus zu hohe Spannungen ebenfalls auf 5,9V gekappt. Das erhöht die Lebensdauer der Servos und sorgt für ein konstantes Drehmoment und konstante Geschwindigkeit, unabhängig vom Ladezustand der Akkus.

Die beiden 3-farbigen LED´s signalisieren in vier Stufen den Ladezustand der Akkus. Um noch mehr Kontrolle über die Akkus zu erhalten, speichert ein Minimalwertspeicher den niedrigsten, während des Fluges aufgetretenen Spannungswert ab. Nach dem Flug kann der Minimalwert mithilfe der Tasten I und II an den LED´s abgelesen werden.

Auf Wunsch liefern wir die PowerBox Sensor auch mit 7,4V Ausgangsspannung für HV- Systeme. Akkuseitig stehen zwei verschiedene Stecksysteme zur Auswahl: Uni- oder MPX Stecker.



Technische Daten:
Betriebsspannung: 4,0V - 9,0V
Stromversorgung: 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Stromaufnahme: Betrieb 30mA
Stromaufnahme: Standby 5µA
Strombelastbarkeit: Spitze 2x4A
Dropout Spannung: 0,3V
Ausgangsspannung: 5,9V oder 7,4V stabilisiert (bitte bei Bestellung angeben)
Anschluss: JR oder MPX (bitte bei Bestellung angeben)
Abmessungen: 65 x 23 x 26 mm
Gewich: 35g
Temperaturbereich -30°C bis +75°C



Artikel Nr.: 700136

PREIS: € 99,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: auf Lager

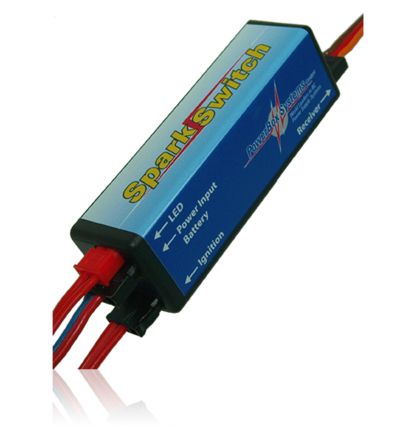

SparkSwitch

Der komplette Aufbau des SparkSwitch wurde bewusst einfach gehalten, ohne auf wichtige Funktionen zu verzichten. Der Zündschalter ist ohne Einstellarbeiten sofort einsatzbereit, lediglich in der Fernsteuerung muss der Schalter eingestellt werden. Mit dem SparkSwitch kann die Zündung vom Sender ein- und ausgeschaltet werden. Als Stromversorgung können 2s LiPo, 2s LiFe oder 4-5s NiMh Zellen verwendet werden. Die Ausgangsspannung wird linear stabilisiert und geregelt auf 5,9 Volt (alternativ 7,4V). Damit können alle Arten von Zündungen betrieben werden. Eine steckbare, helle 5 mm LED informiert über den Schaltzustand und kann im Bereich der Motorhaube befestigt werden.

Ein besonders anwenderfreundliches Feature ist, dass das Abschalten der Empfangsanlage erkannt wird und danach kein Strom mehr aus dem Zündakku entnommen wird. Dadurch wird kein zusätzlicher Schalter zwischen Akku und SparkSwitch benötigt und man vergisst nie den Zündakku auszuschalten.

Natürlich kann der Akku im angeschlossenen Zustand auch nachgeladen werden.

Über einen Optokoppler sind Empfänger- und Zündstromkreis getrennt, so dass keine Störungen zum Empfänger gelangen können.

Als Zubehör werden zwei Anschlusskabel und die LED mit Halterung mitgeliefert



Technische Daten:
Betriebsspannung: 4,0V - 9,0V
Stromversorgung: 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Stromaufnahme: Betrieb 19mA
Stromaufnahme: Standby 0,2µA
Strombelastbarkeit: Spitze 2A
Ausgangsspannung: 5,9V oder 7,4V (bitte bei Bestellung angeben)
Abmessungen: 59 x 19 x 16 mm
Gewicht: 22g
Temperaturbereich: -30°C bis +75°C



Artikel Nr.: 700140

PREIS: € 55,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: auf Lager

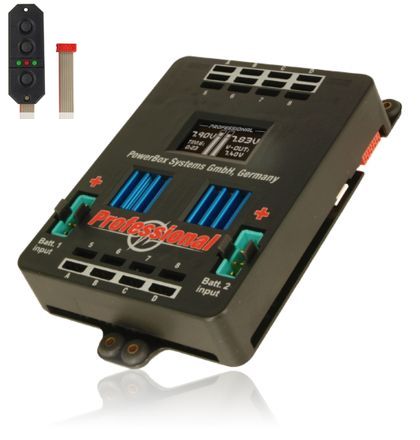

PowerBox Professional

Die Professional kann acht Kanäle vom Empfänger auslagern, vier davon sind mit einer ServoMatchfunktion ausgestattet. Damit ist sie ideal für Kunstflugmodelle in der 2,3m und 2,6m Klasse oder für Jets. Mit der ServoMatchfunktion können Servomitte, Endpunkte und Laufrichtung der Servos exakt eingestellt werden. Somit können Servos, die an einem Ruder mechanisch verbunden sind, zu exaktem Gleichlauf abgestimmt werden. Die Servos arbeiten so nicht gegen-einander, können die volle Kraft entwickeln und verbrauchen weniger Strom. Außerdem wird die Lebensdauer der Servos enorm gesteigert.

Mit der ServoMatchfunktion können aber auch Funktionen zusammengelegt werden, für die man ansonsten zwei Kanäle am Sender bräuchte: Als Beispiel kann man die linke und rechte Landeklappe mit nur einem Kanal ansteuern. Die Laufrichtung und die Endpunkte werden in der Professional eingestellt. Das spart Kanäle und erleichtert in vielen Fällen die Programmierung im Sender.

Alle Einstellungen werden über das hochauflösende OLED und dem SensorSchalter menügeführt programmiert. Alle Menüpunkte erscheinen als Volltext im Display, was die Bedienung sehr erleichtert.

Natürlich besteht auch die Möglichkeit die Professional mit dem MagSensor zu schalten, sollte ein versteckter Schalter Einbau gewünscht sein.

Die PowerBox Professional ist mit dem USB Interface Adapter Update fähig. Damit können künftige Erweiterungen, wie zum Beispiel zusätzliche Telemetrie Systeme, binnen weniger Minuten genutzt werden.



Technische Daten:
Betriebsspannung 4,0V - 9,0V
Stromversorgung 2S LiPo, 2S LiFePo, 5S NiCd/NiMH
Stromaufnahme Betrieb 130mA
Stromaufnahme Standby 15µA
Strombelastbarkeit Spitze 2x20A
Dropout Spannung 0,3V
Ausgangsspannung 5,9V oder 7,4V stabilisiert
Signal Eingang PWM
Kanäle 8
Ausgänge, gesamt 12
Ausgänge, programmierbar4 Kanäle, 8 Servos
Auflösung Servoimpulse 0,5µs
Impulswiederholrate 9ms, 12ms, 15ms, 18ms, 21ms
Display grapisches OLED 128x64 Pixel
Unterstützte Telemetriesysteme Spektrum, HoTT, M-Link
Abmessungen 110 x 72 x 24 mm
Gewicht 115g
Gewicht Sensor Schalter 15g
Temperaturbereich -30°C bis +75°C



Artikel Nr.: 700135

PREIS: € 270,00/Stk

inkl. Mwst. zzg. Versand

Lieferzeit: ca. 1-2 Wochen
